Konfigurator za MULTIPROP toranj za podupiranje

Pomoću internetskog konfiguratora brzo se i jednostavno računa optimalna konstrukcija za MULTIPROP toranj
za podupiranje.

Besplatan konfigurator za MULTIPROP toranj za podupiranje pomaže kod jednostavnog, brzog i preciznog izračuna
optimalne konfiguracije tornja za podupiranje sukladno projektnim zahtjevima. Alternativno se konfiguratorom može
izračunati maksimalno dopušteno opterećenje držača za ponuđenu varijantu konstrukcije. Dodatno se kao lista ko-
mada prikazuje materijal potreban za konstrukciju tornja za podupiranje.

Primjena
Optimirana.

Konfigurator omogućuje brz izračun konstrukcije MULTIPROP tornja za podupiranje i potrebnog materijala,
a na temelju njega optimiraju se količine materijala.
Primjena
Intuitivna.

Konfiguratorom se jednostavno rukuje. Slike su dodatna podrška pojedinačnim mogućnostima odabira.
Usluga
Besplatna.

Konfigurator je na raspolaganju kao besplatna aplikacija bez instalacije.

Pregled primjena

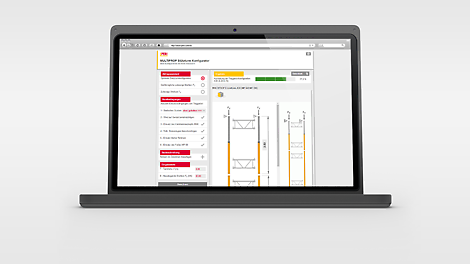

Konfigurator za MULTIPROP toranj za podupiranje u primjeni

Nakon odabira tipa izračuna i unosa specifičnih projektnih podataka prikazuje
se odgovarajuća konfiguracija tornja za podupiranje odn. računa se maksimalno dopušteno opterećenje držača za postojeću varijantu konstrukcije. Rezultat izračuna uključujući podatke za dužinu izvlačenja i listu komada može se eksportirati kao PDF ili Excel datoteka za daljnju primjenu.

Funkcije konfiguratora za MULTIPROP toranj za podupiranje

Nakon odabira tipa izračuna korisnik izrađuje željenu konfiguraciju tornja za podupiranje i dobiva svoj individualan rezultat. On sadrži prikaz statičkog sistema, odabranu varijantu konstrukcije PERI MULTIPROP tornja za podupiranje, dopuštena vertikalna opterećenja držača Fv u kN, pripadajuće dužine izvlačenja podupirača, broj različitih tipova komponenti te po potrebi iskorištenost optimalne konfiguracije tornja za podupiranje.

PDF format za dokumentaciju, za izravan ispis ili za slanje mailom, dobiva se iz aplikacije. Klijentov opis gradnje integriran
je kao napomena u ovom podatkovnom listu.

Ovaj alat omogućuje odabir sveobuhvatnih varijanti konfiguracija za različite artikle, uzimajući u obzir utjecaj vjetra na nosivu skelu. Aplikacija nudi rješenja za tornjeve visine između 1,95 m i 14,90 m.

Norma

Tipski izračun temelji se na europskoj normi DIN EN 12812 „Nosive skele - zahtjevi, izračun i projektiranje“ uklj. nacionalni prilog. Ova norma između ostalog uređuje zahtjeve za nuđenjem i primjenom nosivih skela te sadrži postupke za njihov izračun.

Osnova rezultata izračuna

Osnova konfiguratora za MULTIPROP toranj za podupiranje su Izvješće o ispitivanju Državnog obrtničkog zavoda (Landesgewerbeanstalt / LGA) u Bavarskoj pod brojem S-N/040361 od 26.10.2005. s dodacima S-N/100134 i
S-N/120134 te podaci o izvedbi za sistem nosive skele PERI MULTIPROP (toranj za podupiranje) koji se mogu
pronaći u uputama za primjenu i montažu sistema nosive skele PERI MULTIPROP (toranj za podupiranje).

Za primjenu rezultata konfiguratora za MULTIPROP toranj za podupiranje potrebno je poznavanje norme i njezine terminologije.

Dodatne informacije

Izvješće o ispitivanju LGA S-N/040361 s dodacima S-N/100134 i S-N/120134
Upute za primjenu i montažu za sistem PERI MULTIPROP (toranj za podupiranje)
Norma za proizvod kao osnova za izračun sistema sukladno DIN EN 12812:2008-12
PERI tablice 2014
