SCS penjajući sistem

Penjajući sistem koji se može premještati dizalicom za jednostrane i dvostrane primjene oplate.

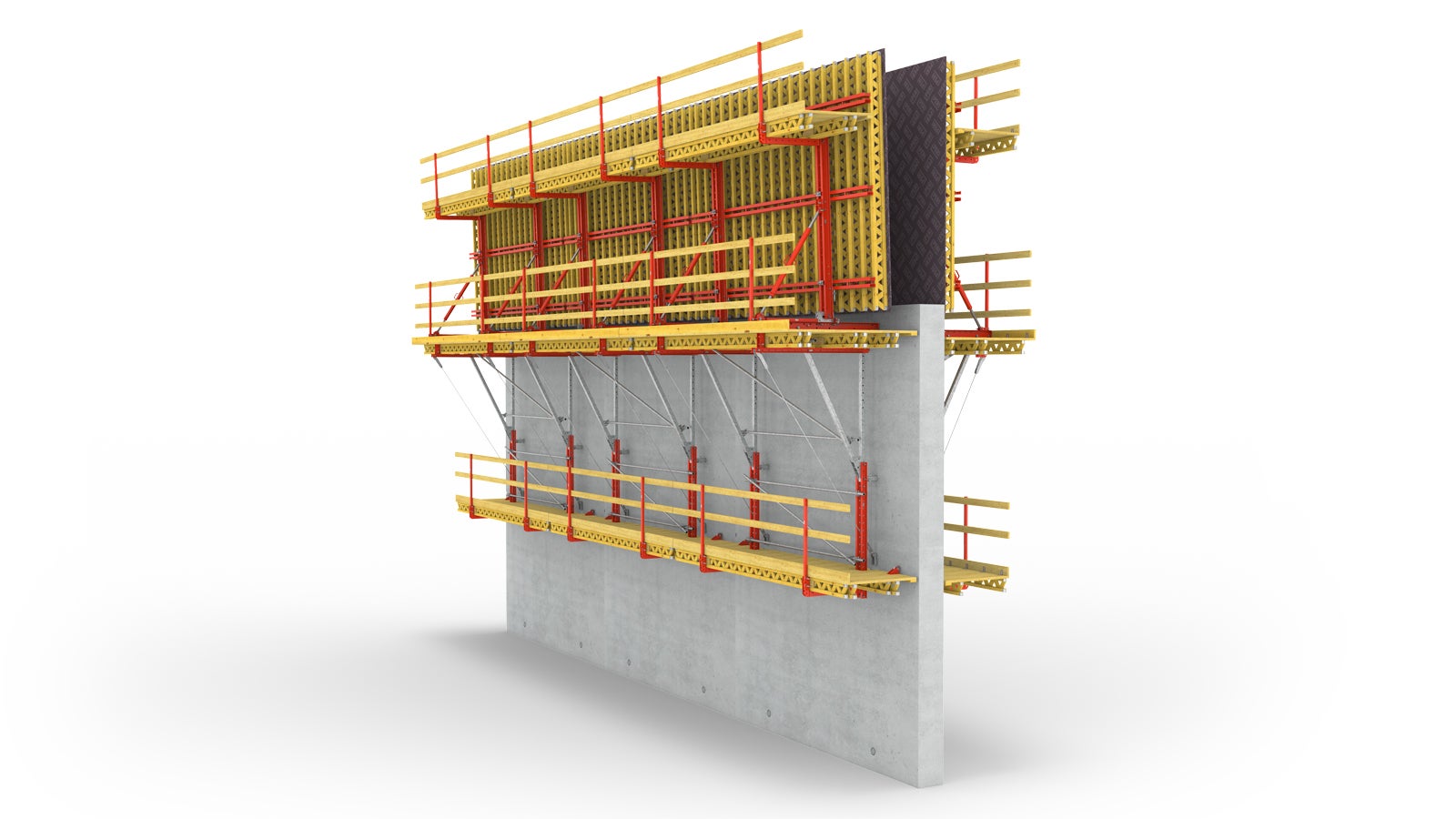

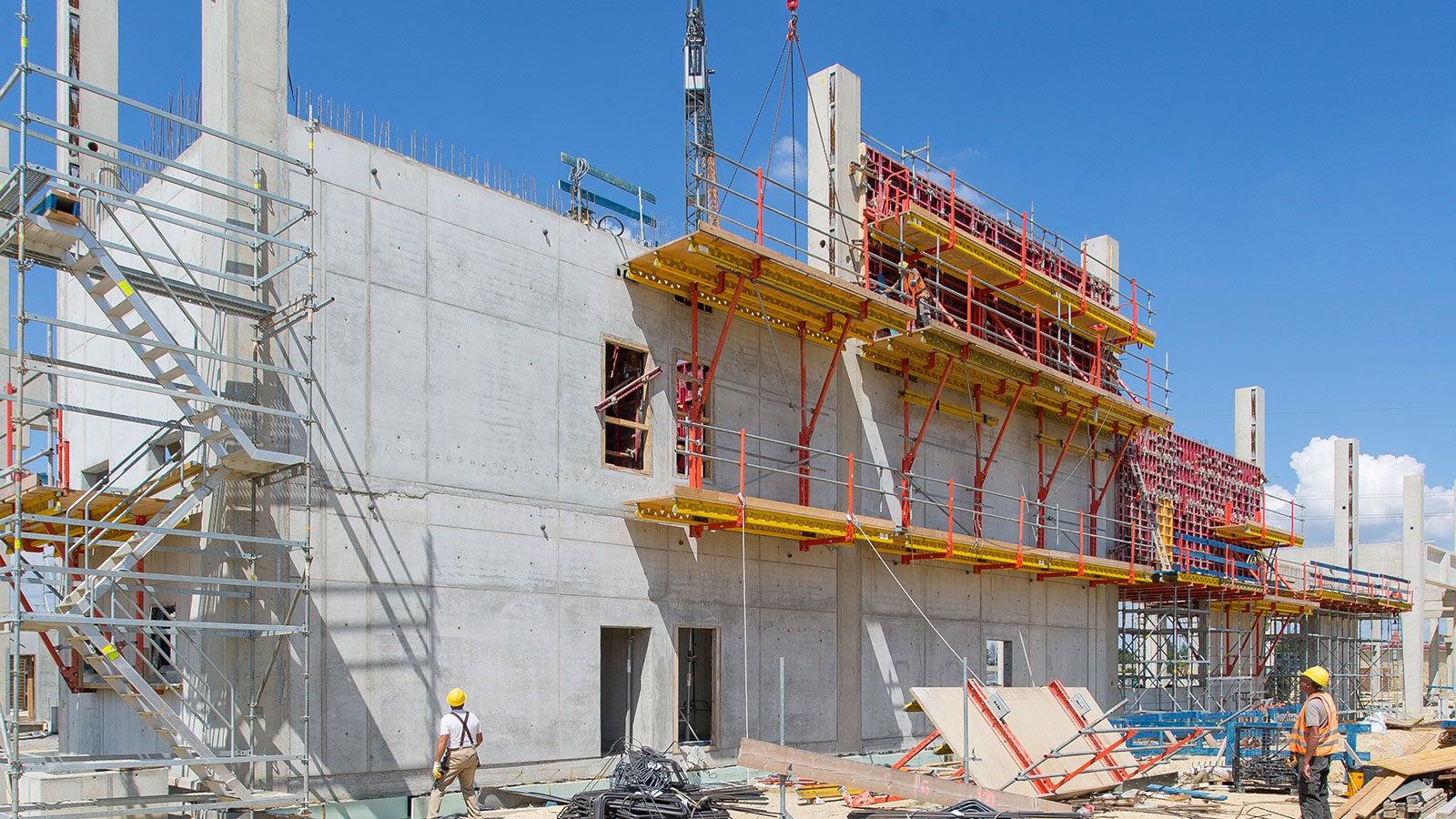

SCS penjajući sistem služi kao nosiva konstrukcija za jednostrane ili dvostrane zidne oplate. Kod jednostrane primjene opterećenja se uvode iz pritiska svježeg betona bez sidara oplate preko konzole u penjajuće sidro prethodnog odsječka betoniranja. Penjajuća jedinica sastoji se od zidne oplate i konzole i može se izvoditi u dvije različite varijante.

Prilagodba
Fleksibilna.

Slaganje sistema modularnim principom te višedijelna konzola omogućuju optimalnu prilagodbu željenim zahtjevima i geometrijama objekta.
Primjena
Učinkovita.

Primjenom iste oplate odn. kompo-
nenti konzole u početnom taktu i slijednim standardnim taktovima štede se vrijeme i troškovi. Nosive konzole i optimalno pozicionirano sidrenje za maksimalne utjecajne širine dopuštaju učinkovitu primjenu materijala.
Primjena
Sigurna.

Zahvaljujući nagibnim podestima konzole radna su područja sigurna i kod građevinskih radova s vertikalnim nagibom.

Pregled varijanti

Varijante SCS penjajućeg sistema

SCS penjajući sistem dostupan je u četiri varijante.

SCS 190
Sistemska varijanta SCS 190 ima širinu konzole 1,90 m i nudi mogućnost da se zidna oplata ukosi za demontažu. Stoga ima manje zahtjeve u pogledu prostora i troškovno je povoljnija varijanta izvedbe. Oplata je idealna za radijalan raspored na objektu i prilikom demontaže jednostavno se nakrivi.
SCS 250
Sistemska varijanta SCS 250 širine 2,50 m opremljena je voznim kolicima. Njima se zidna oplata može pomicati unatrag bez dizalice za do 79 cm (vrijedi za MAXIMO i TRIO) odn. do 63 cm (vrijedi za VARIO GT 24). Tako se dobiva dovoljno prostora za armiračke radove, montažu sidrenja na skeli te montažu i demontažu otvora. Primjenjuje se na ravnim zidnim površinama.
SCS početni okvirni podupirač
Za prvi odsječak betoniranja primjenjuje se početni okvirni podupirač, dijagonalno sidrenje izvodi opterećenja iz jednostranog odsječka betoniranja u temeljnu ploču. SCS početni okvirni podupirač osmišljen je tako da se prekretni nosači, vretena i oplata mogu primjenjivati i u sljedećim odsječcima betoniranja s penjajućom konzolom.
SCS dvostrana primjena
Uz nekoliko dodatnih komponenti penjajuću konzolu SCS moguće je koristiti i za sidrenu zidnu oplatu do 6,00 m visine. Time se osigurava veća iskorištenost sistemskih elemenata pa posljedično i veća ekono- mičnost investicije.

Pregled primjena

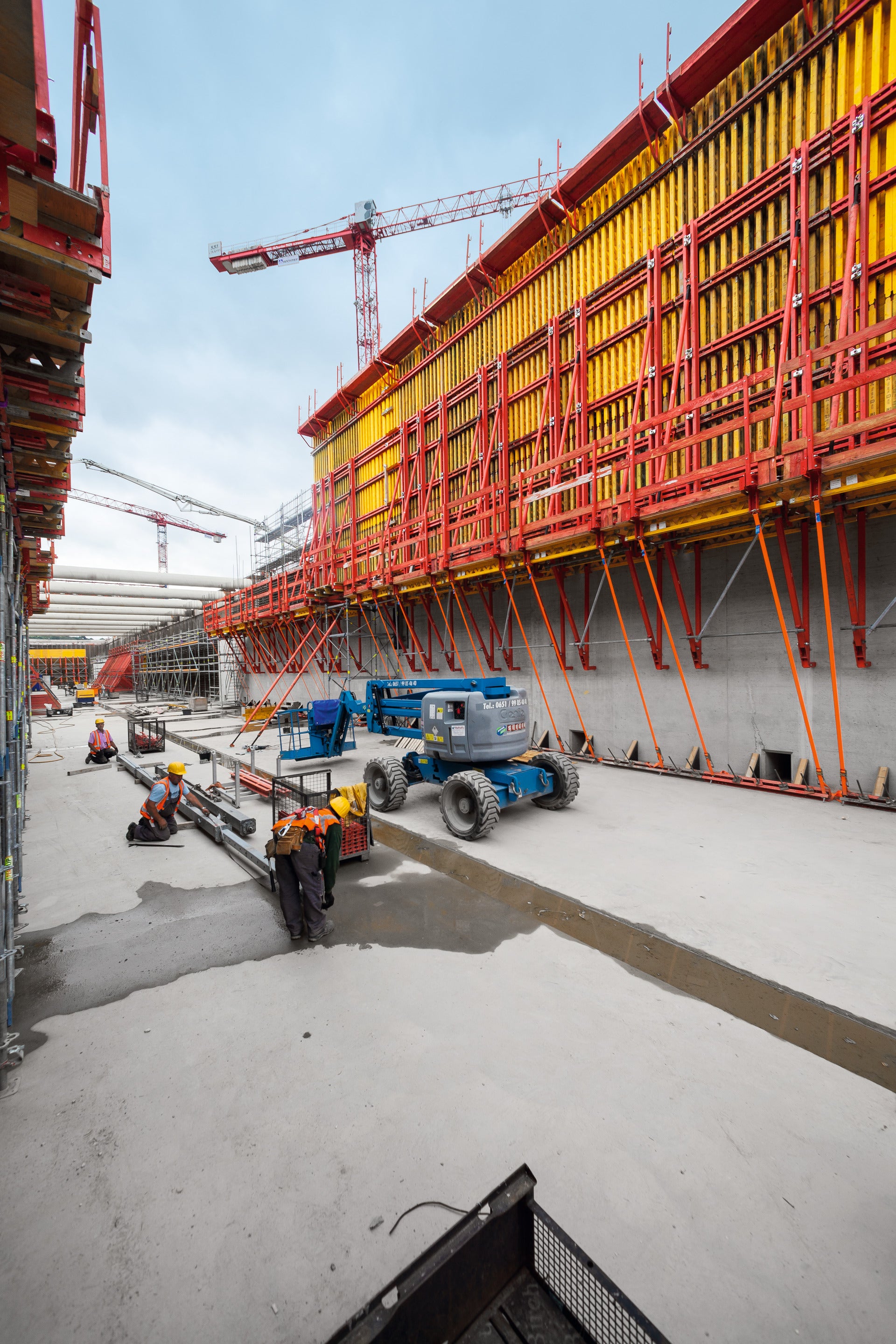

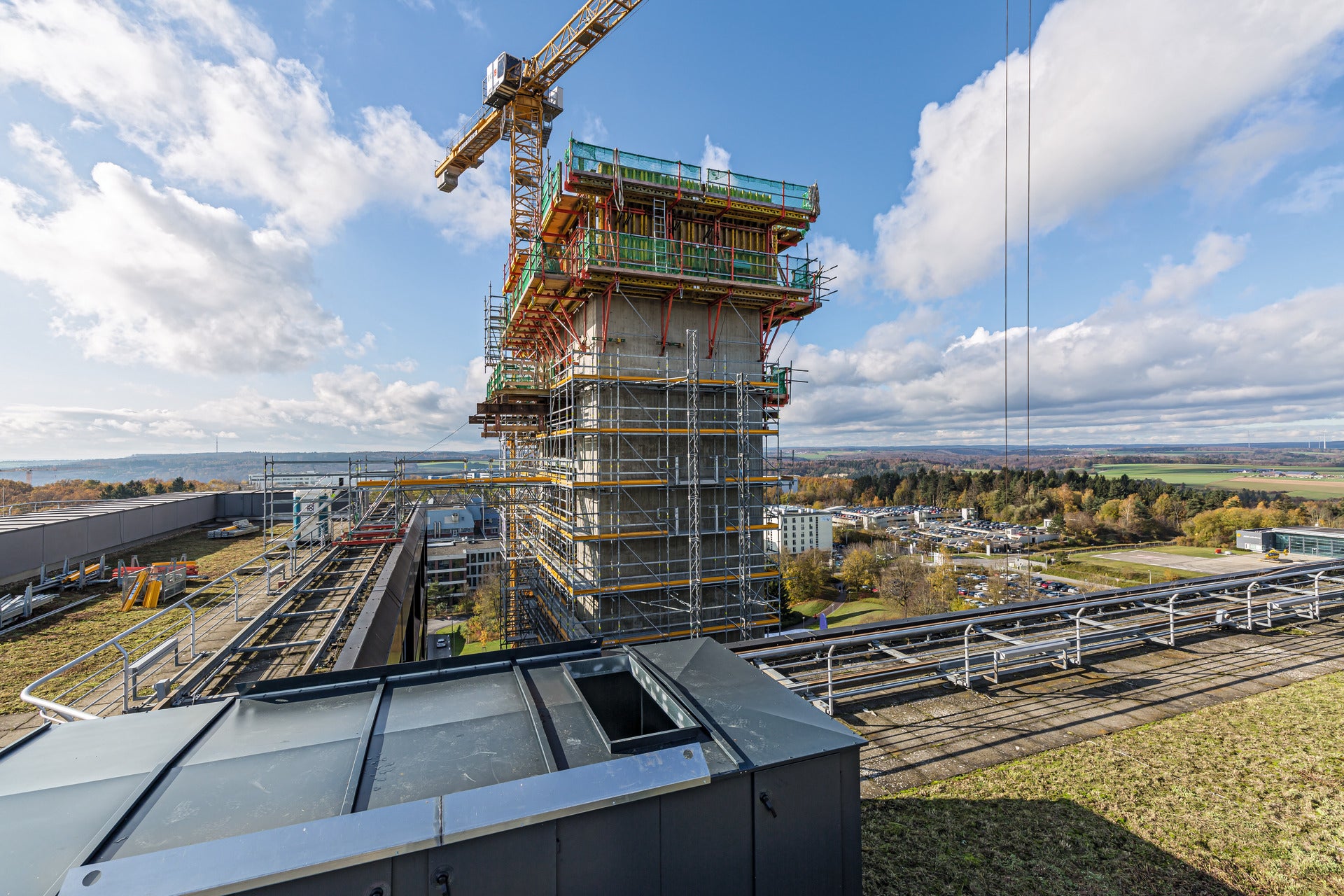

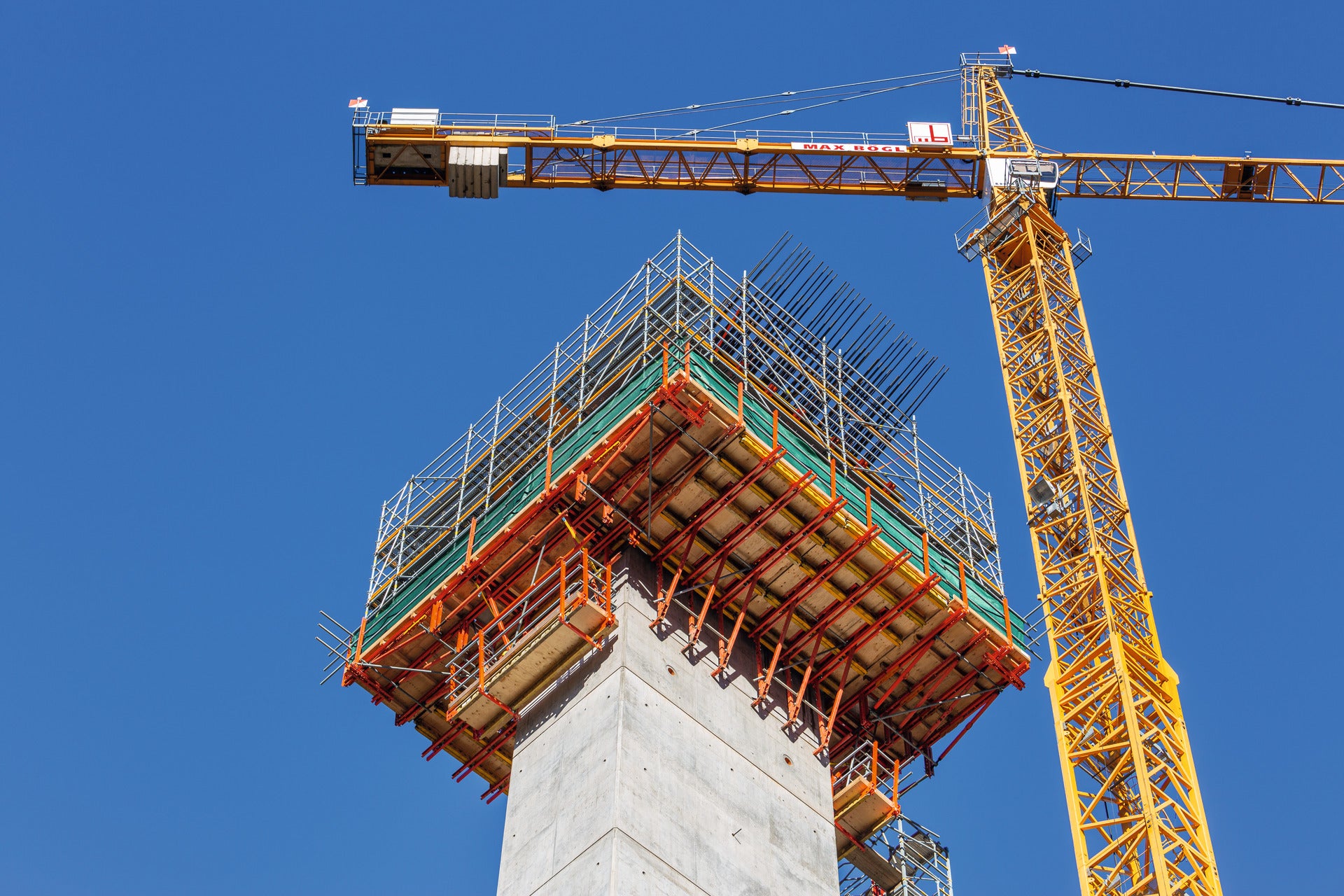

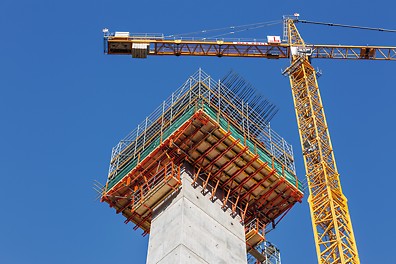

SCS penjajući sistem u primjeni

I za početni takt i za slijedne standardne taktove može se primjenjivati jedna te ista oplata uključujući komponente konzole.
Kod jednostrane primjene opterećenja se uvode iz pritiska svježeg betona bez sidara oplate, preko konzola pa u penjajuća sidra prethodnog odsječka betoniranja.
SCS nudi fleksibilne mogućnosti kombi-
niranja s modularnim sistemima PERI UP
i VARIOKIT.
SCS penjajući sistem
Solidan i ekonomičan sistem konzola s prethodno pripremljenim jedinicama podesta i malim brojem ovjesnih točaka za jednostrane i dvostrane penjajuće oplate.
