VARIOKIT konzolni spojni element

Za izvođenje velikih opterećenja preko velikih raspona.

VARIOKIT konzolni spojni element VRB primjenjuje se u projektima gdje se opterećenja centrirano moraju izvoditi preko velikih raspona. U mostogradnji se primarno primjenjuje kao privremeno podupiranje za raspone od 25 m do 40 m. Karakteristika mu
je iznimno visoka nosivost – do 3.000 kNm – uz relativno malu vlastitu težinu.

  • Transport
    Praktičan.

    Zahvaljujući modularnom načinu montaže konzolni spojni element može se rastaviti u jedinice prikladne za transport. Time se smanjuju troškovi logistike.

  • Primjena
    Modularna.

    Modularni nosači rešetkaste kon-
    strukcije dopuštaju realizaciju raspona do 40 m dužine. Veći rasponi mogu se izvoditi primjenom spojnog okvira s osloncem. Teleskopski okviri oslonca omogućuju kontinuirane raspone.

  • Primjena
    Učinkovita.

    Ubrzan tijek gradnje zahvaljujući manjem broju potrebnih spojnih elemenata zbog visoke nosivosti.

Pregled primjena

VARIOKIT konzolni spojni element u primjeni

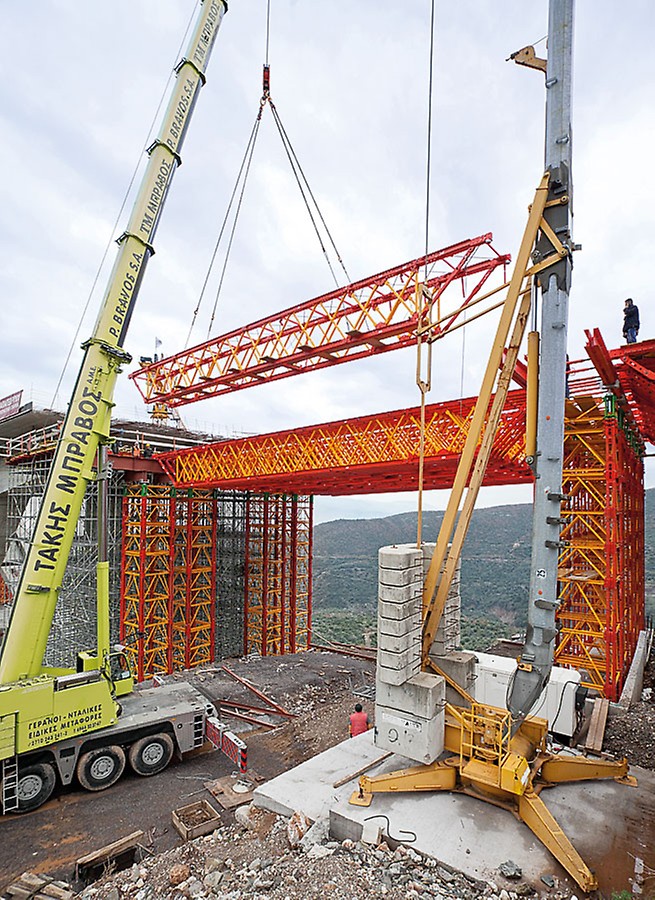

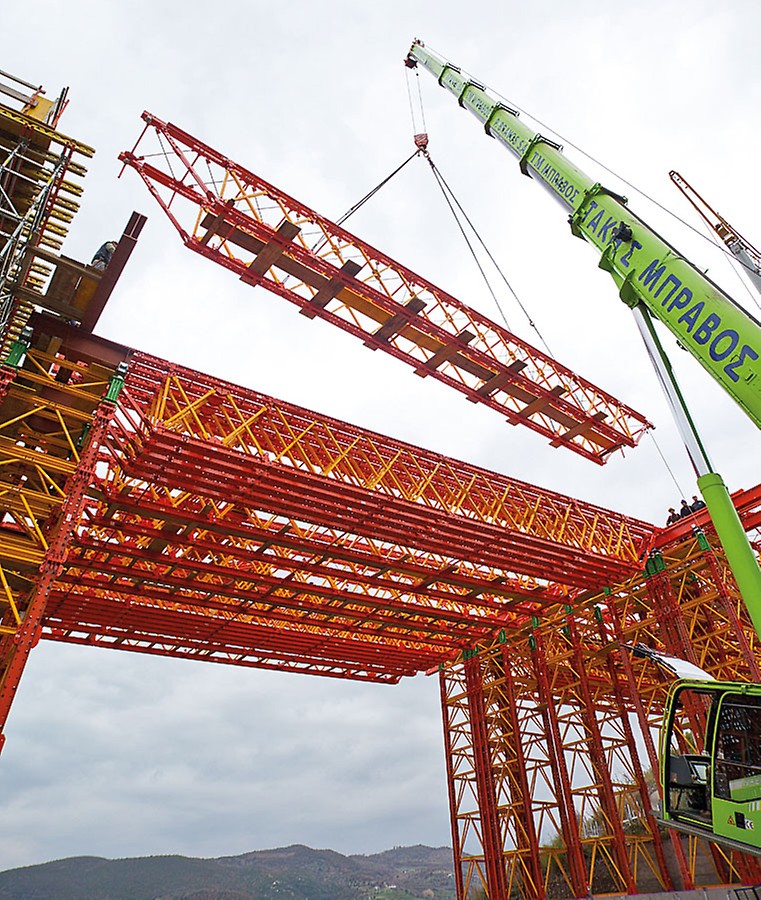

  • Die VARIOKIT Rüstbinder für große Spannweiten bieten hohe Tragfähigkeit bei geringem Eigengewicht. Ein weiterer Vorteil ist die schnelle Montage.

    VARIOKIT konzolni spojni elementi za velike raspone nude visoku nosivost uz malu vlastitu težinu. Dodatna prednost je brza montaža.

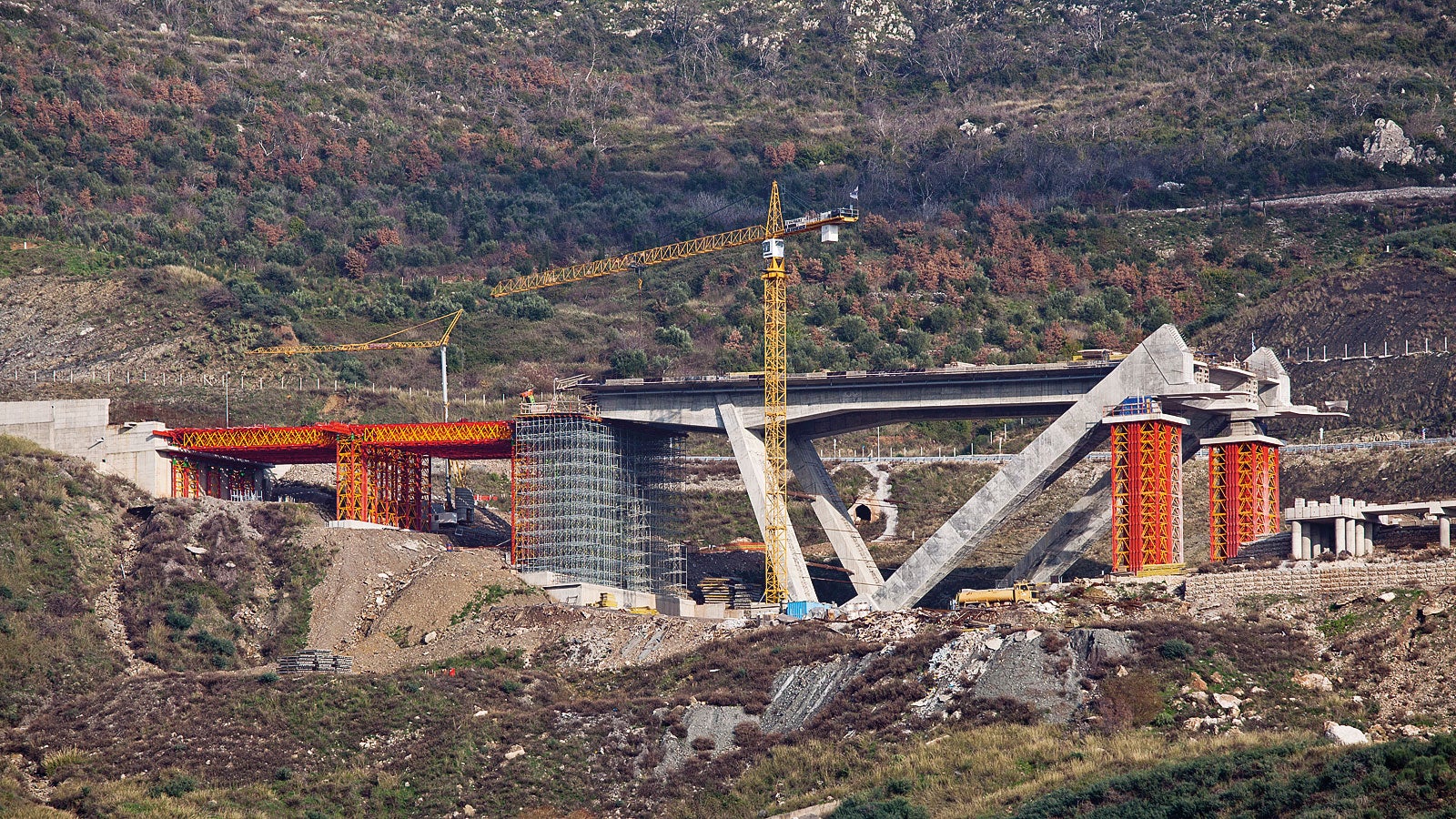

  • VARIOKIT Schweres Traggerüst: Autobahnbrücke T4, Paradisia-Tsakona, Griechenland: Maßgeschneiderte VARIOKIT Gesamtlösung für die Bauausführung mit Schwerlasttürmen VST und Rüstbinder VRB.

    Most preko autoceste T4, Paradisia-Tsakona, Grčka: VARIOKIT cjelokupno rješenje izrađeno po mjeri za izvedbu gradnje pomoću VST tornjeva za teška opterećenja i VRB konzolnih spojnih elemenata.

Pregled prednosti

VARIOKIT konzolni spojni element u detalje

Dodatne informacije o proizvodu

Tipovi okvira

Konzolni spojni element sastoji se od različitih tipova okvira optimiranih prema opterećenju i dužini, a odgovarajućim kombinacijama omogućuju svaki raspon.

Razlikuju se:

Okvir oslonca
za prijenos opterećenja u tornjeve za teška opterećenja

Spojni okvir
za više poprečne sile u blizini oslonca te za primjenu na međuležajevima i spojnim fugama

Standardni okvir
za primjenu u sredini polja

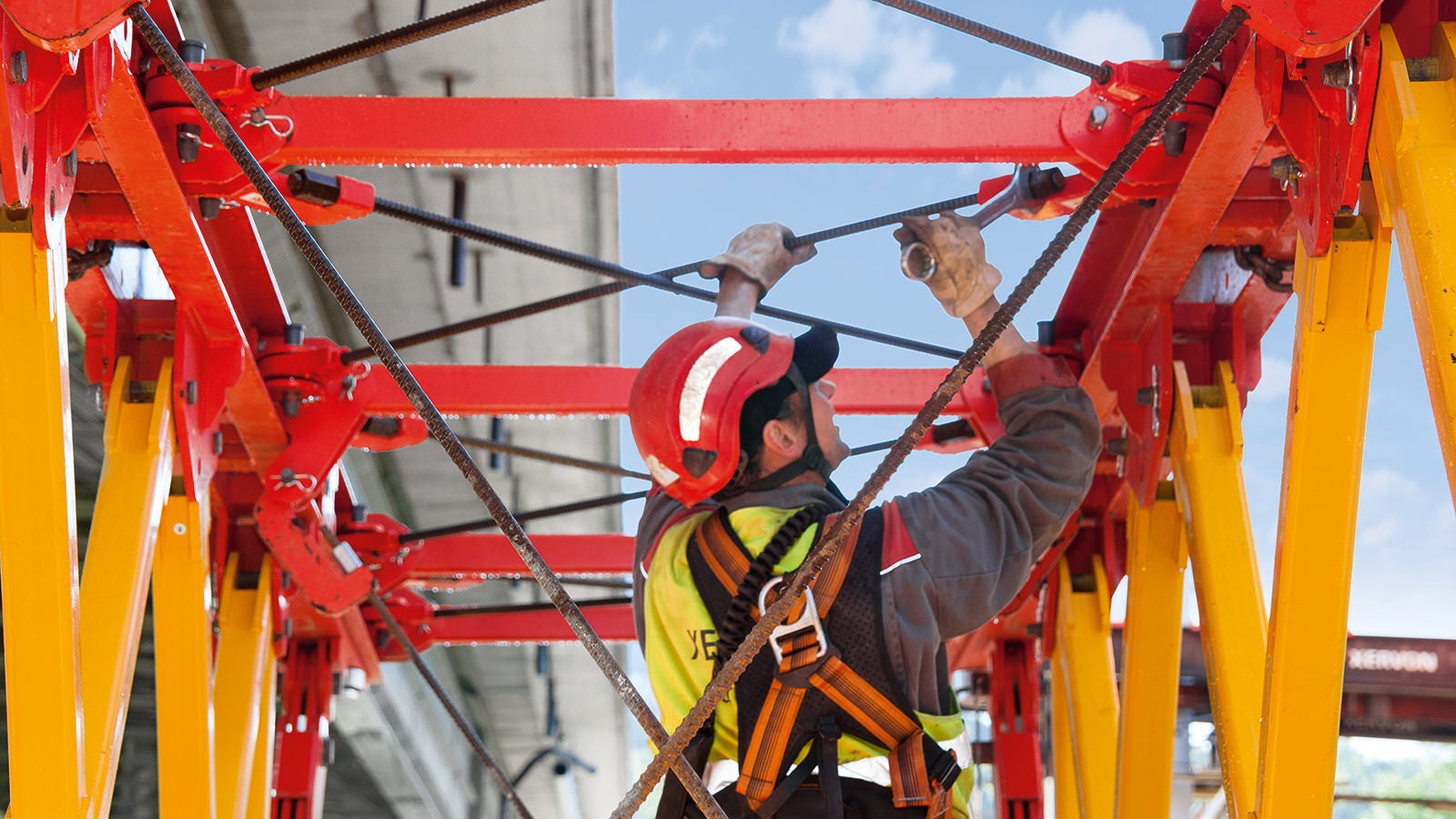

Standardizirani, osno neutralni horizontalni i vertikalni spojevi omogućuju optimalnu iskorištenost nosivosti te učinkovitu primjenu materijala.
